一、方案背景：
隨著現代科技的發展，電子設備在我們的日常生活中扮演著越來越重要的角色。但是，隨之而來的一個問題是電子設備在工作過程中會產生大量的熱量。如果不及時將這些熱量散發出去，設備內部的溫度會迅速上升，電子器件的功耗大小不同，如果不及時采取措施，設備會持續升溫，導致器件因過熱而失效，從而降低了電子設備的可靠性。
二、解決方案的重要性：
由于電子設備的發熱問題對于設備的可靠性有著重要影響，因此對電子設備的發熱量進行評估變得非常重要。只有通過對發熱量的評估，我們才能及時發現并解決設備過熱的問題，保證設備的正常運行和長久的使用壽命。
三、解決方案的介紹：

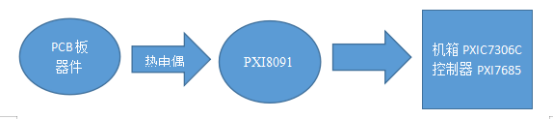

為了解決電子設備發熱量的監測問題，我司提供了一套有效的解決方案。在測試階段，我們使用了PXI-8091熱電偶采集卡搭配PXI機箱PXIC-7306C以及控制器PXI-7685進行測試，多路熱電偶信號共同采集。PXI-8091 為16路熱電偶通道，可以同時監測16個元器件的發熱情況，其具備的8 路隔離數字量輸入、16路隔離數字量輸出功能可以用來控制外部設備。
通過使用這套解決方案，我們可以實時監測電子設備各個元器件的發熱情況，及時通過DO端子采取散熱措施，確保設備的溫度在可控范圍內。大大提高設備的可靠性，延長了設備的使用壽命。

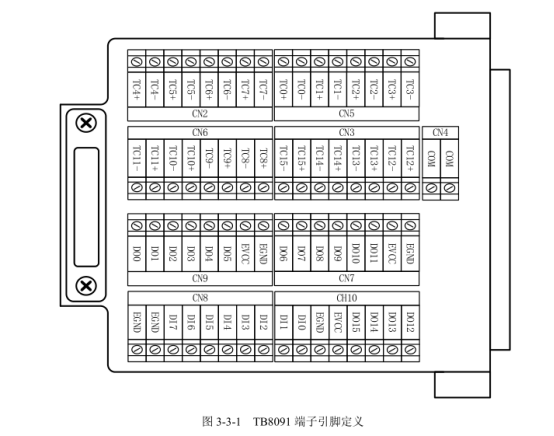

硬件管腳定義如下：
通道TC0-TC15作為模擬量采集通道采集熱電偶溫度同時也可以采集電壓值，可由用戶自行設定,DO0-DO15為DO輸出端口應用于控制，DI0-DI7為DI輸入端口

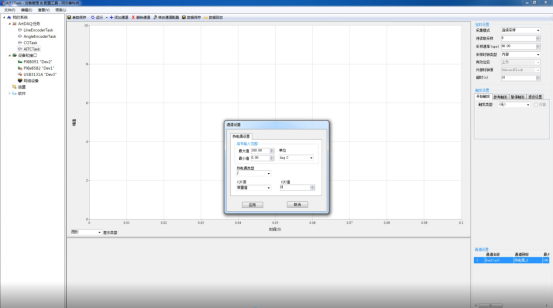

軟件介紹:
為了使用戶方便使用，阿爾泰科技為客戶提供了成熟的測試軟件，在使用軟件時用戶通過簡單的配置便可以直接進行采集并且實時顯示實際溫度值，同時采集到的溫度數據可以進行保存、回放，也可以將數據保存為二進制格式方便客戶在長時間檢測的情況下回讀之前的數據。
涉及產品:

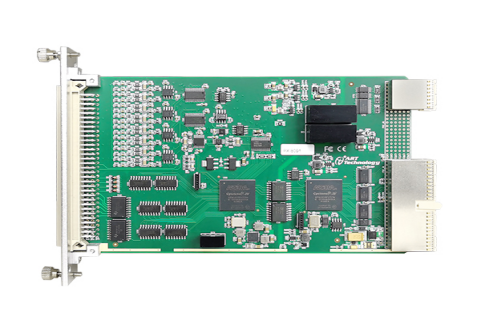

PXI-8091
PXI總線，熱電偶采集板卡；支持16個熱電偶通道同時輸入和4個冷端補償(CJC)通道，8路隔離數字量輸入，16路隔離數字量輸出。輸入通道多路復用到獨立的 24 位 ADC 模塊中；支持?jǐn)嗦窓z測功能，以滿足客戶現場的多樣化需求。

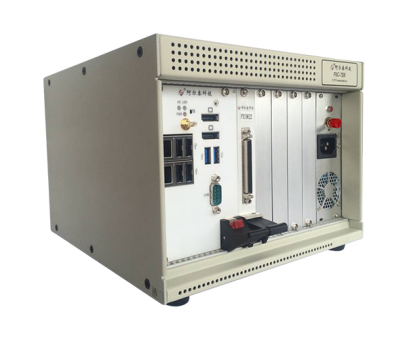

PXIC-7306C
阿爾泰科技 PXIC-7306C 是一款高性價比的6槽PXI 機箱，具有一系列領先技術功能。PXIC-7306C 機箱，提供了一個system 插槽、5 個PXI外設插槽。以滿足用戶多樣化的測控應用需求,使用PXI外設插槽可以將 PXI 模組安裝到 PXIC-7306C 機箱中的任何外設插槽內，從而提供了極大的靈活性。PXIC-7306C機箱配有一個工業級交流電源，提供 250W的功率，并且通過機箱頂部的 2個冷卻風扇，提供卓越的冷卻性能，希望PXIC-7306C 機箱可以成為滿足您測試和測量需求的PXI平臺最佳選擇。

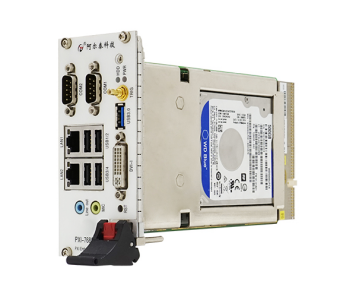

PXI-7685
PXI7685 是一款 3U PXI 系統控制器，采用 Intel? Core? 系列處理器和 Intel? QM87 芯片組，具有豐富的 I/O 接口，支持 32bit 33MHz PXI 總線，具有良好的計算性能，性價比極高。
為什么選擇阿爾泰
阿爾泰科技成立于1999年，專注測控領域二十余載，擁有一支優秀的專業研發團隊，是一家專業從事測控產品研發、生產、銷售及服務的高新技術企業。企業通過了ISO9001：2016質量體系，GJB 9001C-2017質量管理體系，CE歐盟質量體系、FCC體系，產品被廣泛應用于環境、電力、通訊、航天、軍工等領域。在國內做數據采集的同行中，阿爾泰科技是涵蓋產品總線協議較多的企業，不僅產品種類齊全、數量驚人，同時產品的性能指標屬于國際水準，國內領先。
