背景介紹：
在許多行業和應用中，實時監測和控制物體的重量變化是至關重要的。無論是在制造業中的生產過程控制，還是在物流和運輸領域中的貨物重量管理，準確地測量和監測重量變化都是確保產品質量和生產效率的關鍵。
稱重傳感器作為測量物體重量的關鍵組件，在行業生產中扮演著重要的角色。它能夠?qū)⑽矬w的重量轉化為電信號，并通過對應的測量設備進行采集和分析。因此，選擇合適的數據采集卡進行準確的重量信號測量至關重要。為了精準高效的采集傳感器信號，我司推出24位PXI8720應變/橋采集卡，可以在多種應用場景中實現精確的應變測量。無論是在工業生產過程中的質量控制，還是在科學研究中的實驗數據采集，PXI8720都能夠提供可靠而準確的數據支持。
產品介紹：

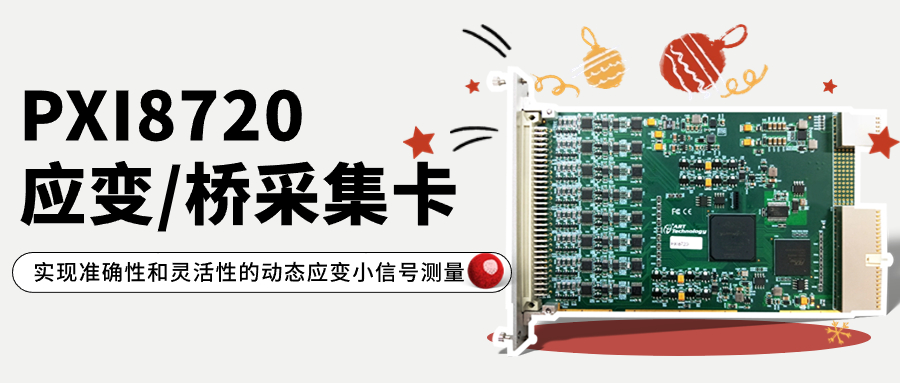

在現代工業和科學領域中，準確地測量和監測物體的應力應變是至關重要的。PXI8720是一款基于"惠斯通電橋"設計的應變/橋輸入采集卡，為用戶提供了高精度和靈活性的數據采集解決方案。
PXI8720板卡具備8路同步模擬輸入通道，采用24位分辨率，單通道采樣速率高達102.4kS/s。這意味著它能夠以極高的精度和速度捕捉到應變傳感器的數據，從而實現對物體應變的精確測量。
該采集卡支持四分之一、半橋或全橋傳感器，為用戶提供了更大的靈活性和適用性。無論是動態應變測量、負載監測還是壓力測試，PXI8720都能夠滿足各種應用需求。
此外，PXI8720還提供了一系列可選功能，如每通道遠端補償、內部橋接補全、分流校準及通道校準選項。這些功能進一步增強了采集數據的準確性和可靠性，確保用戶獲得更為精確的測量結果。
產品參數：
通道數量：8通道
分辨率：24bits
采樣范圍：
±100mV/V @VEx≤2.5V
±25mV/V @VEx≥2.75V
配置方式：全橋、半橋、四分之一橋
采樣速率：
1 S/s~ 100S/s 步進為 1S/s
100S/s~ 102.4k S/s 步進為 100S/s
PXI8720應變/橋采集卡特點
連接所有橋配置的傳感器，包括四分之一橋、半橋和全橋
激勵電壓在0.625V~10V之間可配置
四分之一橋可選橋臂電阻為120Ω、350Ω、1KΩ
零點偏置校準及分流校準
通道校準
電橋激勵電壓的遠端補償
