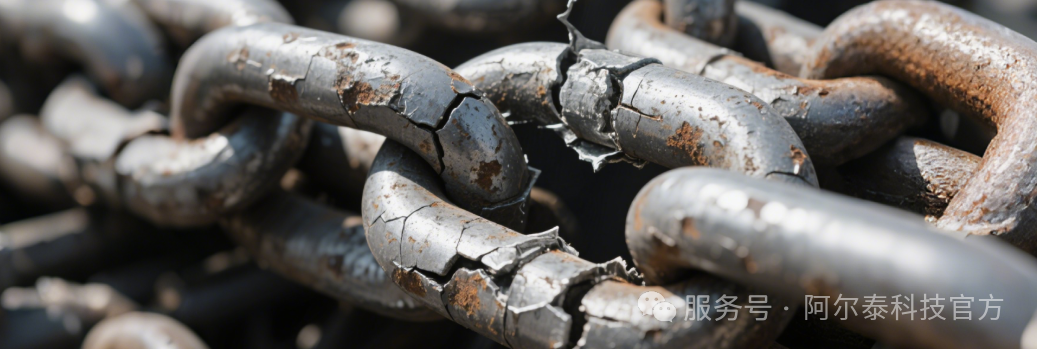

自行車鏈條毫無征兆地崩斷！大橋在微風中暗藏 "病灶"？別以為這是科幻片劇情金屬也會 “偷偷喊累”！看不見的內部裂痕悄無聲息積累的損傷這就是神秘的金屬 “疲勞”。究竟什么讓鋼鐵之軀 “力不從心”？
又有哪些神奇手段能識破它的偽裝？一場關于金屬生命密碼的探秘！即將展開 ——
1.背景概述

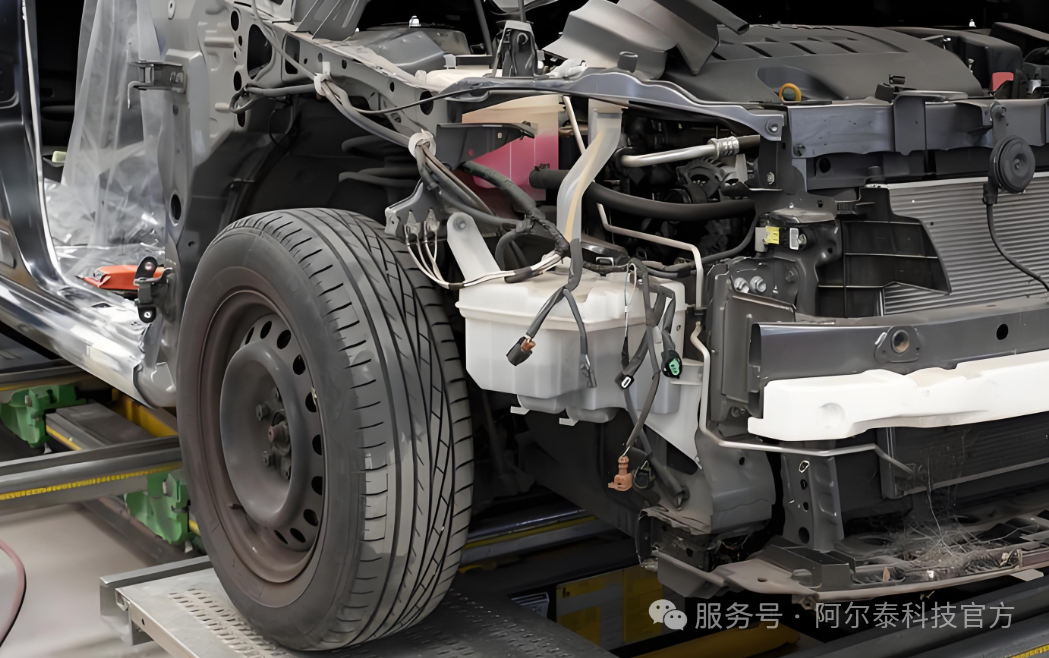

金屬疲勞是指金屬材料在長期反復載荷作用下，產生微觀裂紋、逐漸擴展，并最終導致材料破裂的現象。在工程應用中，金屬疲勞通常發生在承受交變載荷或循環應力的部件上，諸如飛機機翼、汽車底盤、橋梁鋼結構等。為了評估材料的抗疲勞性能，通常通過施加周期性或交變載荷，進行疲勞試驗。
2.試驗原理

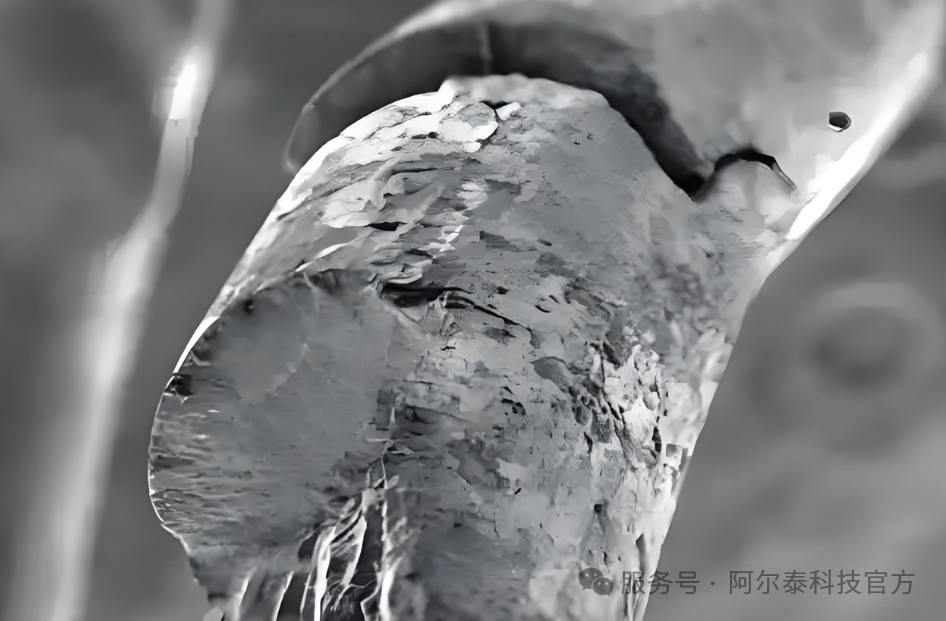

在測試中，金屬構件表面或內部會因較大的應力集中引發微觀裂紋，當達到一定限度時，構件會突然斷裂。通過觀察金屬材料的微小形變，如裂紋的產生與擴展，能夠預測材料的剩余壽命并有效避免突發性斷裂
2.1實驗方法
應力大小的測量 - 應變片測量法
2.2基本原理
利用材料的應變效應，物體受力產生應變時，通過檢測貼于物體表面應變片的電阻值變化從而得到應力大小的方法。
2.3測量步驟

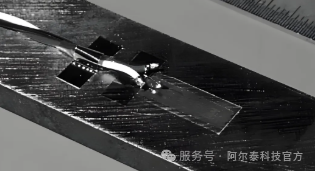

2.3.1應變片粘貼 ：先將應變片貼在被測金屬表面，要求貼片位置準確、粘貼牢固，確保應變片能準確反映金屬表面的應變情況。
2.3.2 儀器連接與信號采集 ：然后連接測量儀器，如應力應變采集卡，對應變片輸出的電信號進行測量和記錄。
2.3.3 應力計算 ：最后根據測得的應變值，結合材料的彈性模量，計算出應力大小。
3.1實驗方法

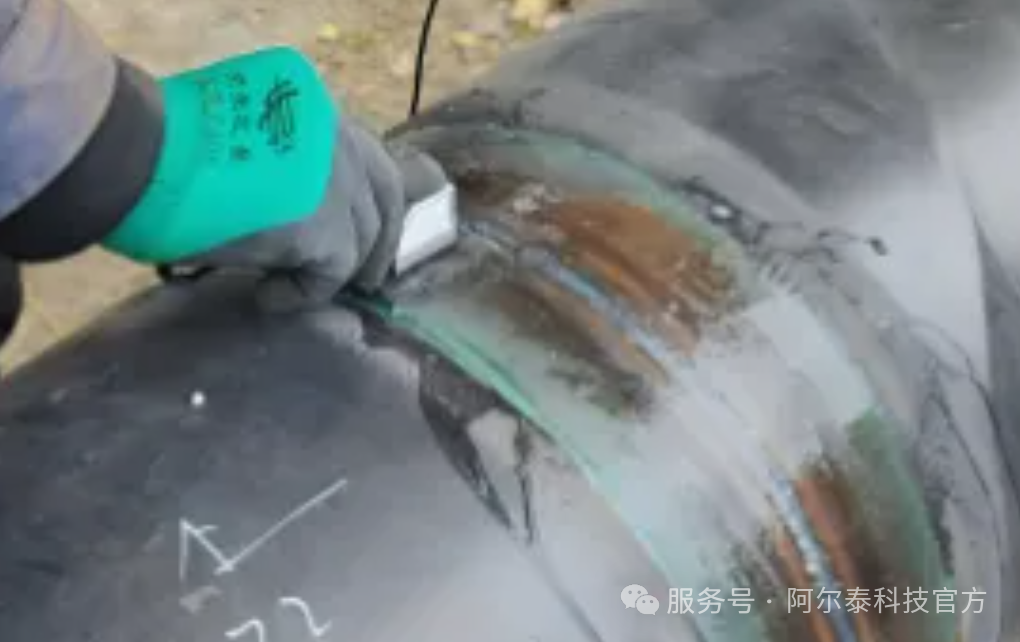

裂紋的測量 - 超聲波探測法
3.2基本原理
利用超聲波在材料中傳播時遇到微觀裂紋會產生反射、散射等現象來檢測裂紋的方法。
3.3測量步驟
3.3.1. 選擇合適探頭 ：根據被檢測材料的厚度、形狀和裂紋可能存在的位置及方向等因素，選擇合適類型的探頭。
3.3.2. 發射超聲波 ：通過超聲波發射器向被檢測金屬內部發射超聲波，超聲波在金屬內部傳播時，會遇到微觀裂紋并產生反射、散射等現象。
3.3.3. 接收信號 ：通過高速數據采集卡連接超聲波接收器，接收反射或透射回來的超聲波信號。對接收到的超聲波信號進行分析，判斷是否存在裂紋的可能性，并利用專門的信號處理進一步分析，以更準確地確定裂紋的位置、大小和形狀。
4.總結：
金屬疲勞應力測試對于確保工程結構的安全性和可靠性至關重要。通過合理的測試方法，可以有效評估材料的抗疲勞性能，預防因疲勞斷裂而導致的潛在事故。
在應力測量方面，應變片測量法以其高精度和實時動態監測能力，在金屬疲勞應力測試領域發揮著重要作用，其不斷完善和發展也將進一步提升測試的準確性與效率。
而在裂紋檢測方面，超聲波探測法以其非接觸、快速、高效的優點，為裂紋的早期發現和評估提供了有力支持，在實際應用中應根據具體測試需求和材料特性，綜合選擇合適的應力和裂紋測試方法，以實現對金屬疲勞性能的全面評估，為工程設計、維護和安全運營提供可靠的數據依據。
