太陽能發電站監測系統的遠程控制
前言
隨著地球資源的日益貧乏，基礎能源的投資成本日益攀高，各種安全和污染隱患可謂是無處不在。太陽能作為一種“取之不盡，用之不竭”的安全、環保新能源越來越受到重視。
熱帶，亞熱帶地區和國家均有豐富的太陽熱量資源，太陽能發電蓬勃發展。在內蒙古，甘肅等地區有各種大型的的太陽能發電站。對太陽能發電站的數據監測配套設施就受到重視迅速發展起來。光伏發電系統的能量輸出因周圍環境的變化而表現出較大的差異，對光伏發電系統進行實時監測，可以獲得原始測量數據，為系統的改進與優化以及以后的研究提供有用數據，對系統環境參數及其系統本身的電氣性能進行監測和分析是保證系統正常高效運行的前提。光伏發電系統的運行一般是在無人職守的情況下進行，對地面上很分散的光伏系統進行監測維護是十分困難繁瑣的，需要大量的時間和人力物力，因此在光伏發電系統中采用遠程數據監測系統具有重要意義。
功能以及特點
用電流、電壓、溫度、風速傳感器感應光伏發電系統及周圍環境的信息，生成可測量的電信號。由于傳感器得到的信號可能會很微弱或者含有大量噪聲，需通過信號調理裝置進行放大、衰減、隔離、多路復用、濾波等操作。通過調理后的信號就可以與數據采集設備連接了。監測系統采用工業RS485總線實現下位機與監控主PC之間的通訊。RS485總線最大的通信距離約為1219m,最大傳輸速率為10Mb/S,傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下可達到最大的通信距離，加中繼器以后可以達到更大的傳輸距離。
采用了DAM-3054模塊，4路高速模擬量輸入模塊，分別采集電流、電壓、溫度、風速。
※ 輸入量程：±10V,±5V,0～10V,0～5V,0～20mA,4～20mA
※ 通道數：4路差分
※ 采樣頻率：100Hz
※ 分辨率：16位
※ 精度：±1‰
※ 內置看門狗
中間的PC通過DAM-3210，隔離RS-232轉RS-485模塊輸入連接到MODBUS上。

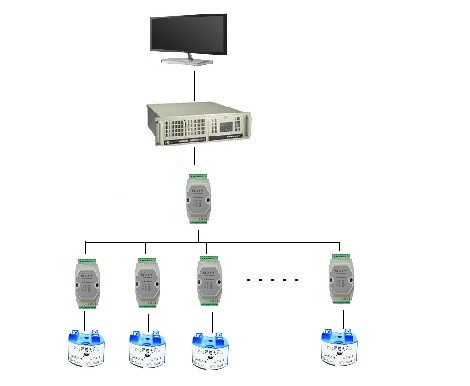

以下是總體系統圖：
光伏發電監測系統需要從現場獲取的信息主要包括：①光伏方陣運行時的直流電流值、電壓值、功率值，以及經過功率調節器以后的蓄電池充電參數。②采集風速值、光伏組件表面和周圍環境的溫度以及太陽的輻照度。③通過一定時期內采集的數據進行累計發電量、平均溫度、平均輻照度等數值的計算。
由Labview使用G語言(圖形化語言)進行程序設計，因此該系統界面包含了光伏發電監測系統所要進行監測的溫度、電流、電壓以及輻照度等的全部信息。各獨立參數模塊可以進行有關的參數設置，實時顯示數據，數據處理模塊可以存儲相關的歷史數據并進行數據回放，以便對特定模塊單獨進行分析處理。
結論
采用了數字監測系統的太陽能發電站也就可以進行長期實時的監測，實現現場無人看管，遠程控制的效果。
