阿爾泰數據采集產品總線種類詳細介紹
引言：數據采集產品已經廣泛運用于環境、電力醫療設備、通訊、航天、軍工等領域。對于數據產品總線的了解，可以及時幫助您選購合適的產品。
在種類繁多的數據產品中目前主流的產品主要包括PXI、CPCI、PCI、PCI-E、USB、PC104、PC104+、RS485、以太網總線等。
1、PCI、PCI-E、USB總線

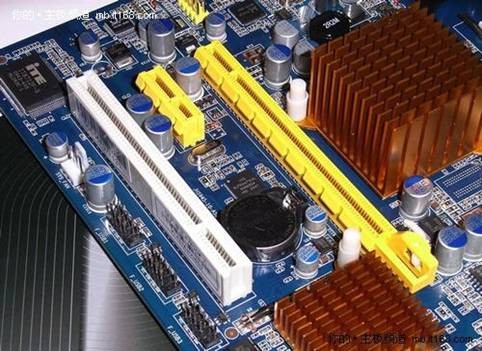

圖1 PCI、PCI-E、USB數據采集卡及插槽
與幾年前的工控機相比現在的已經加入了PCI-E的插槽圖中白色的為PCI插槽，黃色的為PCI-E插槽。在此請選購PCI-E的注意了PCI Express的接口根據總線位寬不同而有所差異，包括X1、X4、X8以及X16。圖中為X1和X16。而USB的插槽就是常見的USB口，通過USB線來連接。
2、PXI、CPCI總線

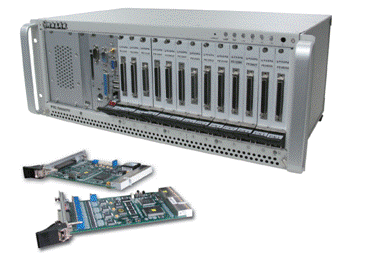

圖2 PXI、CPCI控制系統
PXI、CPCI 總線與上述的總線的區別在于PXI、CPCI必須配合PXI、CPCI控制器、機箱使用組成PXI、CPCI控制系統。
3、PC104、PC104+總線

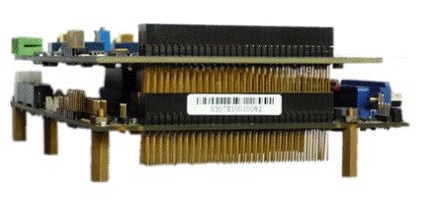

PC104總線產品小尺寸結構（標準模塊的機械尺寸是3.6X3.8英寸，即96X90mm）、輕松總線驅動，與PC104+總線產品均去掉總線背板和插板滑道，采用以“針”和“孔”形式層疊連接，即PC104/PC104總線模塊之間總線的連接是通過上層的針和下層的孔相互咬和相連，這種層疊封裝有極好的抗震性。與PXI、CPCI相同的它們均有自己的測空系統，PC104/PC104多余、與帶該類總線的主板配套使用。
4、RS485、以太網總線
RS485、以太網總線類大多以模塊化產品出現，它們先對與其他類總線產品，傳輸距離上有很大優勢，但在采樣頻率上有局限性，應用RS-485 可以聯網構成分布式系統，其允許最多并聯32臺驅動器和32臺接收器。在要求通信距離為幾十米到上千米，采樣率沒有要求時，可選擇該類總線產品。
