針對軌道檢測問題阿爾泰推出ART數據采集卡
應用領域：
利用阿爾泰公司的數據采集卡產品和Labview開發鋼軌頂面短波不平順自動檢測系統。
使用的產品：
利用阿爾泰公司的數據采集卡產品和Labview開發鋼軌頂面短波不平順自動檢測系統。

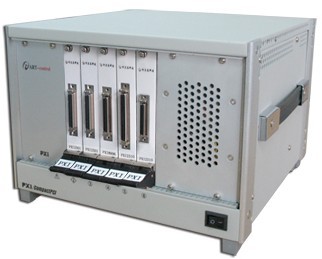

使用的產品：PXIC-7306 6槽3U機箱
PXI-7052控制器
PXI-2510等數據采集卡
LabVIEW；
檢測系統的實現
鋼軌頂面短波不平順是產生噪音和引起火車輪軌相互作用力變化的主要原因之一。鋼軌頂面短波不平順程度日益嚴重，會導致軌道結構部件的傷損和幾何尺寸的超限，而且影響了鋼軌的使用壽命，甚至危及行車安全。目前，中國檢測鋼軌頂面短波不平順的現有方法僅是靜態逐點手工測量，費時、費力、效率很低。研制和開發新型鋼軌頂面短波不平順檢測系統，能夠為鋼軌打磨計劃的制定提供科學依據, 從而指導對鋼軌的打磨以延長其使用壽命。
利用阿爾泰的PXI系統，可以方便快速的搭建測試系統。同時，板卡支持XP、WIN7等多種操作系統，支持VC、VB、C++Builder、labview、labwindows等多種語言開發平臺。過附帶的光盤提供的例子程序和動態鏈接庫，極大的縮短了用戶的開發周期。
功能及特點
該系統分為：在線檢測與回放兩部分?？衫肔abVIEW 方便快速的開發。
在線檢測通過外脈沖觸發采樣，同時測量外脈沖時間間隔，由時間間隔計算出對應的火車速度。在連續采集數據的同時，系統還將對采集到的數據進行必要的分析處理、按一定格式存儲并動態地顯示原始數據和處理結果的波形；處理完的數據及驅動走紙儀的信號經輸出卡輸送給走紙儀，這樣可以在現場得到所需要的大部分檢測結果。
回放則通過對現場檢測得到的原始數據文件進行數據索引和調用，實現與在線檢測子系統相仿的處理功能，進行在線檢測過程的信息回放。此外，還可以對檢測結果做出評估，并以報表的形式顯示和打印結果，十分便于檢測人員對各段鋼軌頂面不平順程度具體情況的了解。
