阿爾泰科技關于PC104總線的發動機測試系統方案
在汽車、航空等諸多領域，發動機測試是一個棘手的工程。不僅有高采樣率和高精度的需求，為了抵御噴氣發動機測試中的極端振動和發熱，還要求系統具備防震性和抗干擾能力。同時，可能對測試系統的方便性和體積也有一定要求。常用的PCI或是USB等總線的數據采集產品常常不能滿足要求。
阿爾泰科技的PC104總線數據采集產品，則能很好的解決這些問題。簡單介紹下PC104總線產品的特點。
1、小尺寸結構：標準模塊的機械尺寸是3.6X3.8英寸，即96X90mm
2、堆棧式連接：去掉總線背板和插板滑道，總線以“針”和“孔”形式層疊連接，即PC104總線模塊之間總線的連接是通過上層的針和下層的孔相互咬和相連，這種層疊封裝有極好的抗震性。
3、輕松總線驅動：減少元件數量和電源消耗，4mA總線驅動即可使模塊正常工作，，每個模塊1-2瓦能耗。
系統需求:
? 高采樣率和采樣精度
? 防震及抗干擾
? 適用于各種發動機試驗
? 體積小，便于集成
硬件配置：

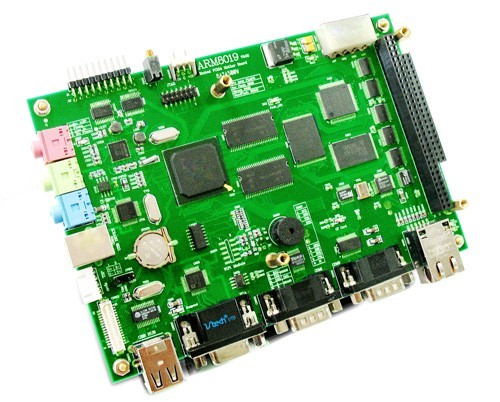

ARM8019（Intel PXA270處理器 支持PCI104總線擴展）
◆ WinCE5.0和Linux2.6.x 及驅動程序
◆ 520MHz ； SDRAM 64MB;NandFlash 256MB;NorFlash 32MB
◆ 支持RGB接口的DSTN和TFT液晶屏
◆ 支持 VGA接口：可接普通電腦顯示器（支持可達1024×768分辨率）
◆ 支持4線電阻式觸摸屏
◆ 主USBx1； 從USB x1， 全部2.0標準
◆ RS232接口x2；RS485接口x1
◆ 以太網接口x1（10M/100Mbps自適應）；無線網卡x1（選配）
◆ 支持CF卡(可達1G)
◆ AC97音頻接口
◆ 帶有PC104總線，可以直接使用PC104測控板卡
◆ 尺寸：165mm x 115mm x 20mm
◆ 工作溫度：-40°C ~ +85°C
ART2153 AD：?jiǎn)味?2路/差分16路 250K 16位 8K字 FIFO 程控增益
ART2531 16路 光隔離數字量輸入（濕接點共陰極） / 16路光隔離集電極開路輸出（大30V、100mA）

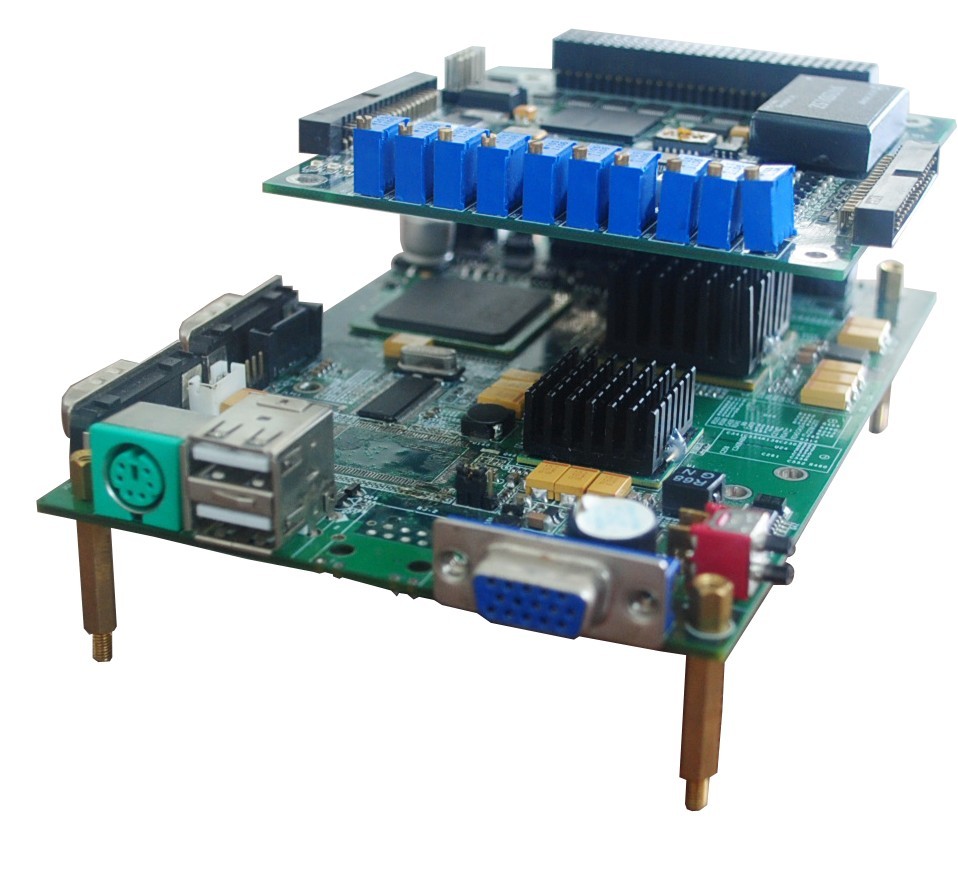

實物效果:
系統描述:
在該發動機檢測系統中，傳感器收集發動機各項數據，通過PC104總線的數據采集產品進行采集，由嵌入式主板ARM8019進行數據處理。PC104板卡可通過堆棧的方式方便的疊加在ARM8019上，大大減小了系統的體積。
燃料流量、振動、壓力和溫度等信息可通過傳感器轉換后用ART2153采集獲得。數字輸入/輸出模塊ART2531可用于控制如報警、緊急關閉等動作。
結論:
PC104總線產品很好的解決了發動機測試中的極端振動和發熱等問題，其堆棧的方式使得該系統非常堅固。通過疊加相應的AD、DA、DI/O、計數器等PC104總線采集卡，能是整個系統在體積很小的情況下完成高精度高速率的采集控制。同時，配套贈送的 標準化的驅動程序和dll，能使用我們的客戶可以根據不同的要求輕松快捷的開發自己的程序。
