項目前言：
電暈放電是一種瞬態放電現象，其放電持續時間非常短暫，一般在納秒級別。同時電暈放電探測系統通常需要對采集到的大量數據進行實時處理和分析，為了準確捕捉和分析電暈放電信號，我司的高速數據采集卡具有較高的數據傳輸和數據處理能力，因此使用高速數據采集卡和配套系統就能輕松實現—實時采集和記錄電暈放電事件的波形數據。
01
項目介紹

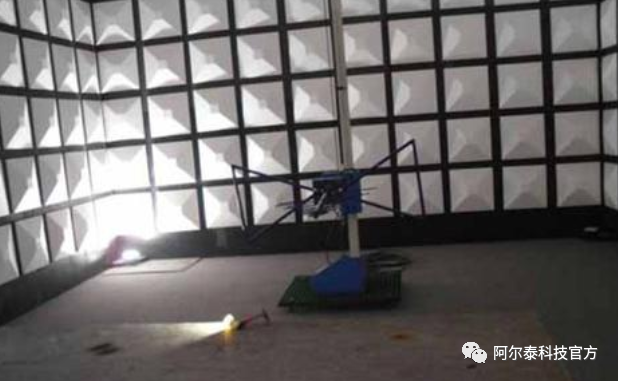

某實驗室在暗室中有個靜電放電源，要對該靜電信號的電暈場進行分析。要求通道間同步采集，同步精度ns級，系統主要用于暗室中靜電放電信號進行采集，要求在s級的時間中產生的大量實驗數據進行采集記錄，這就要求采集設備具備高輸入動態范圍、高采樣速率、高精度等特點
02
解決方案

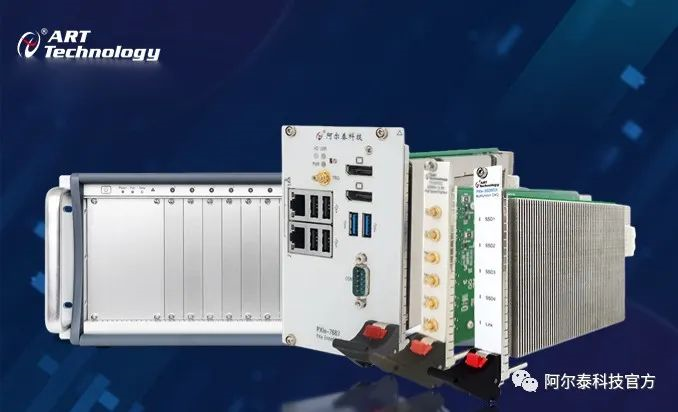

在本次實驗中，我司提供了一套系統解決方案，所涉及產品有：高速數據采集卡：PXIe8922，機箱：PXIeC-7309GN3H-21M，控制器：PXIe-7683，磁盤陣列卡：PXIe-SSDM3X08T。
為了滿足對靜電放電信號的精確分析，我們采用一種高性能的數據采集系統去完成高速同步數據采集和數據存儲；
該系統具備了以下特點:
①高輸入動態范圍
靜電放電信號的幅度通常很小，因此需要采用高輸入動態范圍的采集設備，以保證能夠準確地采集到信號；
②高采樣速率
靜電放電信號的變化非?？欤虼诵枰捎酶卟蓸铀俾实牟杉O備，以保證能夠捕捉到信號的變化；
③高精度
靜電放電信號的分析需要高精度的數據，因此需要采用高精度的采集設備，以保證數據的準確性和可靠性；
④同步采集
為了保證數據的準確性，需要對通道間進行同步采集，以避免數據的漂移和誤差。
⑤高速大容量存儲
搭配磁盤陣列卡可實現4.5GB/s的數據寫入以及8T的存儲容量。

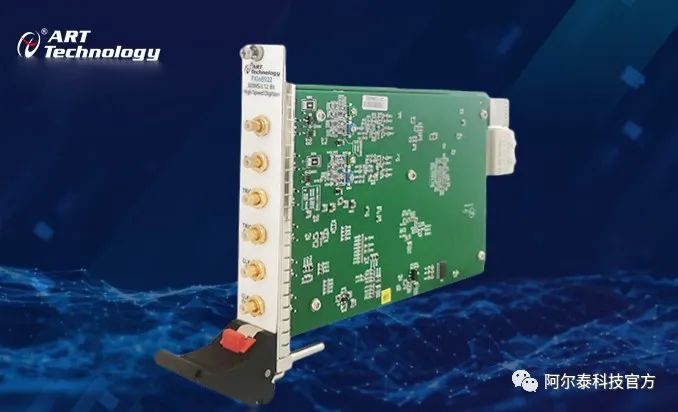

高速數字化儀PXIe8922
PXIe8922 是 2 通道 12 位 500MS/s 采樣數字化儀，專為輸入信號高達 200M 的高頻和高動態范圍的信號而設計，模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V。配備了容量高達 2GB 的板載內存。
產品亮點
2 通道單端模擬輸入
12 位高分辨率 ADC
模擬輸入帶寬高達 200M
板載 2GB 內存，兩個通道共享
可編程輸入電壓量程范圍±1V 或±5V
支持連續采樣和有限點采樣
應用范圍
無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用
磁盤陣列卡PXIe-SSDM3X08T
PXIe-SSDM3X08T 是一款 PCIe Gen3.0 X8 接口標準的 PXIe 擴展 SSD 磁盤陣列卡,支持 NVMe 1.3c，容量可達 8TB。
