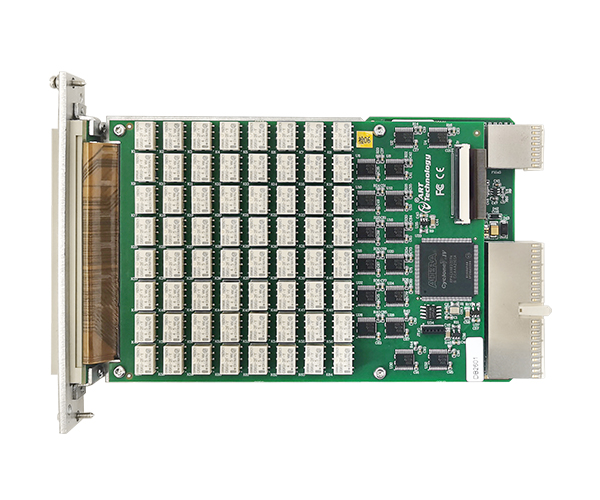

PXI2601是一款由128個交叉點組成的高密度 PXI矩陣開關模塊，可使用不同的接線盒配件將其配置為4×32、8×16或雙4×16的2線矩陣。該模塊采用機電繼電器，為大功率信號提供了出色的性能，同時具有低熱偏移，可在低電壓電平下進行精確測量。PXI2601還具有監測繼電器的板載繼電器計數的功能，從而預警產品的正常使用壽命。
產品型號 | PXI2601 | ||
產品系列 | 128交叉點矩陣開關 開關卡 | ||
總線類型 | 端子盒連接 | ||
連接器 | DIN41612 | ||
接線方式 | 前置式接線端子盒 | ||
拓撲結構 | 2線4×32矩陣 | TB2601-4_32 端子盒 | |
2線8×16矩陣 | TB2601-8_16 端子盒 | ||
2線雙4×16矩陣 | TB2601-D4_16 端子盒 | ||
輸入特性 | 最大切換電壓 | 通道間 | 150 V |
通道與地 | 150 V, CAT I | ||
最大切換功率（單通道） | 30W, 37.5 VA | ||
最大切換電流（單通道） | 1A | ||
最大承載電流（單通道） | 2A | ||
最大模塊電流（單通道） | 8A | ||
直流路徑電阻 | 最初時 | < 1Ω | |
壽命終止時 | ≥2Ω | ||
熱電動勢 | < 9μV | ||
最小電流 | 10μA | ||
