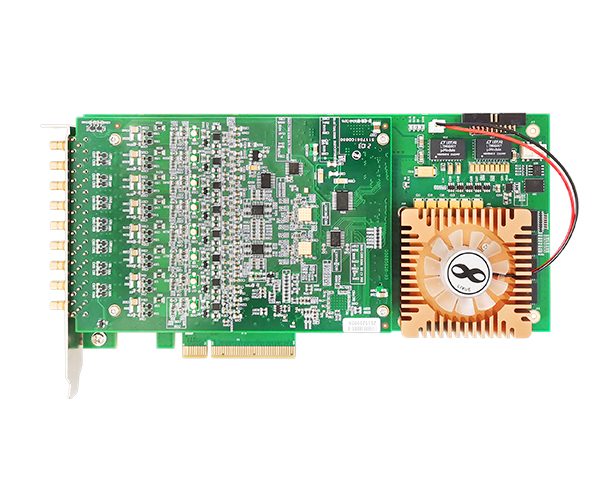

PCIe8586M采集卡是8通道16位100MS/s采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V，配備了容量高達2GB的板載內存。
產品概述 | 總線類型 | PCIe總線 |
操作系統 | XP、Win7、Win8、Win10 | |
連接器類型 | SMB接口 | |
AI模擬量輸入 | 分辨率 | 16Bit |
輸入量程 | ±5V、±1V | |
過壓保護 | ±5V | |
采集速率高達 | 100MS/s | |
通道數量 | 8通道單端模擬輸入 | |
輸入阻抗 | 1MΩ(50Ω可定制) | |
耦合方式 | 直流耦合、交流耦合（可程控配置） | |
采集模式 | 連續采樣、有限點采樣 | |
存儲器深度 | 板載2GB內存 | |
觸發源 | 軟件觸發、模擬觸發、數字信號觸發、同步信號觸發 | |
觸發模式 | 中間觸發、后觸發、預觸發、硬件延時觸發、 后觸發和硬件延時觸發的重復觸發 | |
模擬帶寬 | 50M(-3dB典型值) | |
采樣時鐘源 | 內部時鐘 |
